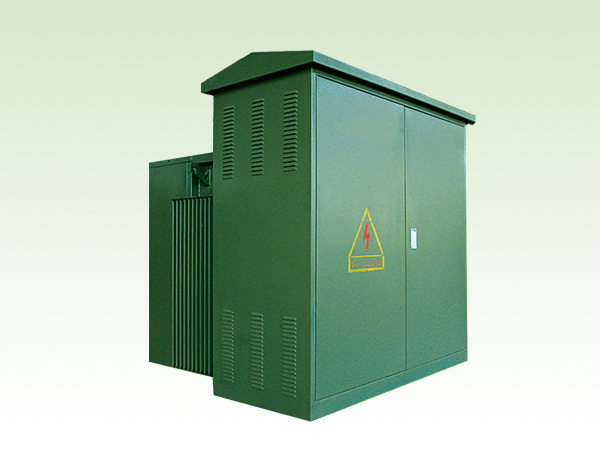

箱變

概述

     YBF 系列預裝式變電站系用于 7.2kV和 12kV 環網供電，雙電源供電或終端供電系統中，作為高壓配電計量、補償、控制和保護裝置。預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關或二工位負荷開關，后備保護熔斷器及插入式熔斷器；低壓側按用戶要求裝配控制電器，配電電器，補償裝置及電能計量表等。

     YBF 系列預裝式變電站可用于室內，又可用于室外，廣泛運用于工業園區、居民小區、商業中心及高層建筑等各種場所。

結構特點

     箱變結構分為前后兩部分。前面為高低壓操作間隔。高壓間隔內包括高壓端子、負荷開關、無載調壓分接開關、插入式熔斷器，壓力釋方閥、油溫計、油位計、放油閥；低壓間隔內包括低壓端子；后部為注油箱體及散熱片；變壓器繞組和鐵芯，高壓負荷開關及保護用熔斷器都在注油箱中。

性能特點

     體積小，結構緊湊，僅為國內同容量箱變的 l / 3 左右；

     全密封、全絕緣，無需絕緣距離，可靠保證人身安全；

     既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性；

     損耗小，低于國內 S9 型變壓器損耗；

     電纜接頭可操作 200A 負荷電流，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點；

     采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲 (溫度、電流)；

     采用了△/ Y 接法及三相五柱式結構，優點是電壓質量高，中性點不漂移、箱體不發熱，噪音低，防雷性能好。

使用條件

海拔；≤1000m（超過此范疇另行設計）；

風壓：不大于 70Pa (相當于 35m/s）；

濕度：日平均值不大于 95%，月平均值不大于 90%；

環境溫度：高氣溫＋55℃，低氣溫 －25℃；

防震水平：水平加速度  0.4m/s2；垂直加速度 0.15m / s2；

地震烈度： 8 度；

安裝地點傾斜度不大于 3 °；

安裝環境周圍空氣不受腐蝕性、可燃性氣體及水蒸氣等明顯污染，安裝地點無劇烈震動。
